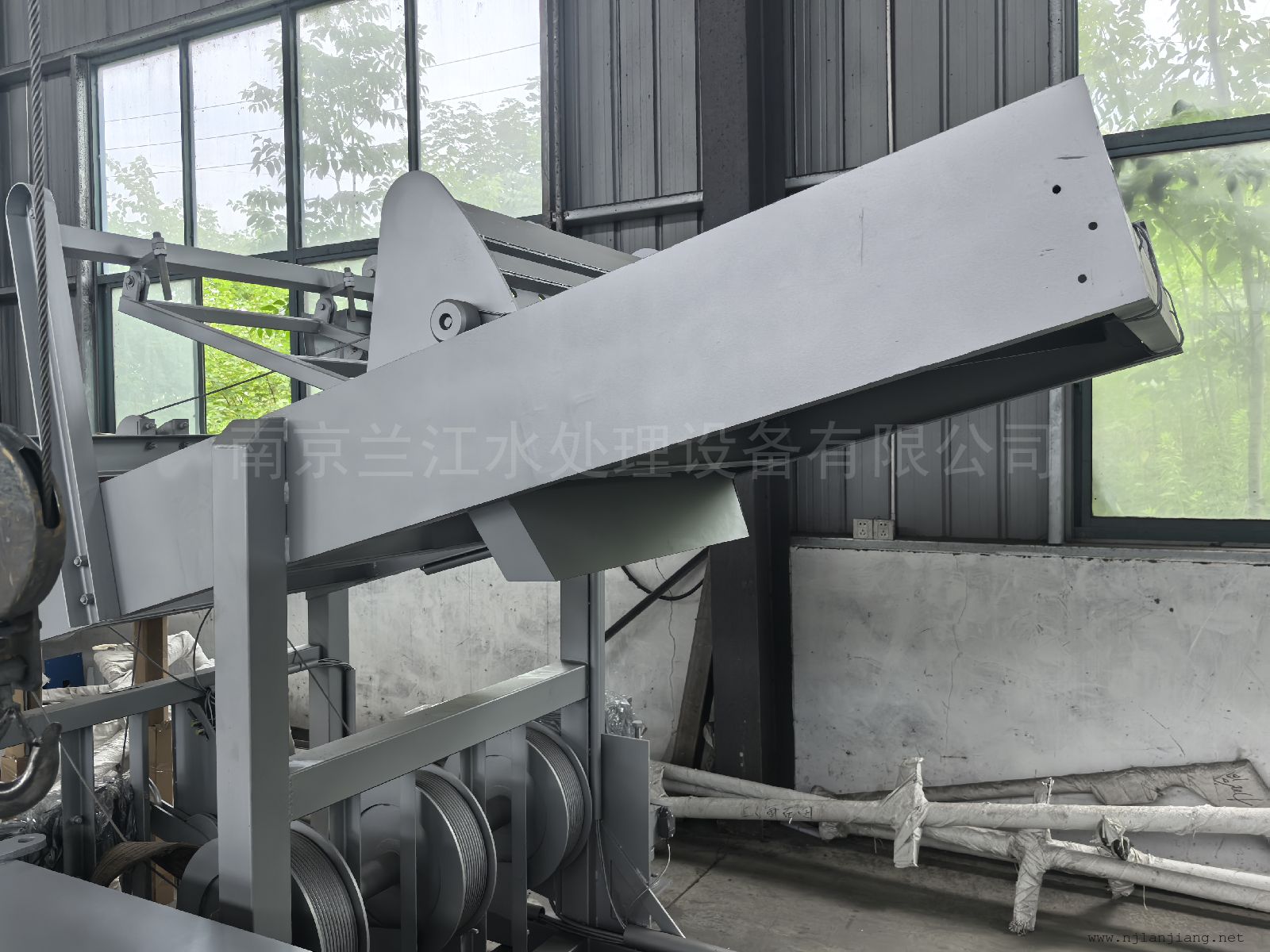

兰江钢丝绳格栅清污机GSGS
详细信息| 询价留言品牌：兰江 品牌：兰江 型号：GSGS 加工定制：是 结构形式：回转式 处理污水量：100 m3/h 功率：1.5 kw 进水口尺寸：300 cm 出水口尺寸：400 cm 框架：碳钢 耙齿：尼龙耙齿 防护等级：IP55 绝缘等级：F级 耙齿：尼龙耙齿 防护等级：IP55 产品特点
1、由于耙斗牵引点偏离耙斗铰支点，因而具有强制闭耙力，比传统的两点重合*；
2、与链传动除污机比，构造简单，重量轻，维护简单。用于渠（井）深度大的格栅间，此一优点更为明显；
3、除导轨、格栅长期置于污水，耙斗等取渣部件在工作时短暂置于污水中外，其它部件均在井上，耐腐蚀且维护方便；
4、具有全面可靠的机械过载保护，保证运行。
主要技术参数
栅渠宽度：B≤3mm 升闭耙功率：0.75kw
栅渠深度：H≤12m 驱动功率:1.1kw(B<1.5)
栅条净距：≥20mm 1.5kw(1.5≤B<2)
卸渣口离地高度：≤1.2m 2.2kw(B≥2)
栅条倾角：75°-90°
构造及工作过程本机由机架、钢绳驱动及过扭保护装置、二根牵引钢绳和置于中间的一根开闭耙钢绳、导向轮、松绳开关、耙斗开闭装置、耙斗及斗车、格栅、导轨及托渣板、撇渣板、导渣板、电控设备等构成。
工作循环过程如下：在发出工作指令后，钢绳驱动装置开动放绳，耙斗从位置（上一循环撇渣结束处）沿导轨下行，撇渣板在自重的作用下随耙斗下降。当撇渣板复位后，耙斗在开闭耙装置（电液推杆）的推动下通过中间钢绳的牵引张开并继续下行，直至抵达渠（井）底下限位，因限位杆阻挡，小车停动而钢绳松驰，松绳开关动作，启动电液推杆后缩，放松中间钢绳，使耙斗在自重的作用下闭合。待耙齿插入格栅间隙后，钢绳驱动装置开动收绳，进一步强制耙斗闭合后耙斗和斗车沿导轨上行，清理并输送被格栅拦截的栅渣，直至触及撇渣板，在两者相对运动的作用下，栅渣被撇出经导渣板落入盛渣桶（或输送机），完成了一个工作循环。在工作过程中，如遇意外障碍导致钢绳驱动装置过扭，当其扭矩达设定值时，即自行报警停机；如耙斗开闭装置过载，电液推杆液压上升达设定值时，溢流阀动作确保系统。
-
-
